bau des viadukts auf modul 5

mein erstes selbstgebautes viadukt, mit holzrahmen und gips.
da das viadukt in einem 10grad bogen liegt, war ein viadukt aus
dem regal nicht moeglich und vor allem gar nicht gewuenscht.
ich wollte lieber selbst eines bauen.

durch den linken viaduktbogen soll eine feldbahn fahren.
der mittlere bogen ist tiefer, hier rinnt ein bach durch
und durch den rechten viaduktbogen fuehrt moeglicherweise ein weg.

mein danke fuer diese arbeit geht an guenter, dieser hat mich bei der
planung und bei den starttaetigkeiten tatkraeftig unterstuetzt.

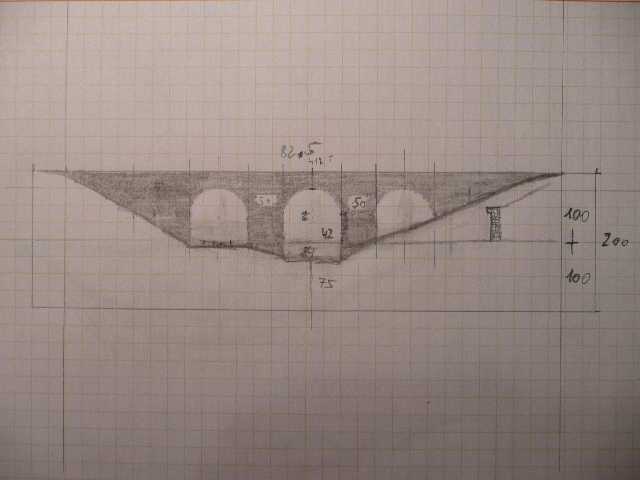

eine grobe skizze mit bemassungen enstand zuerst

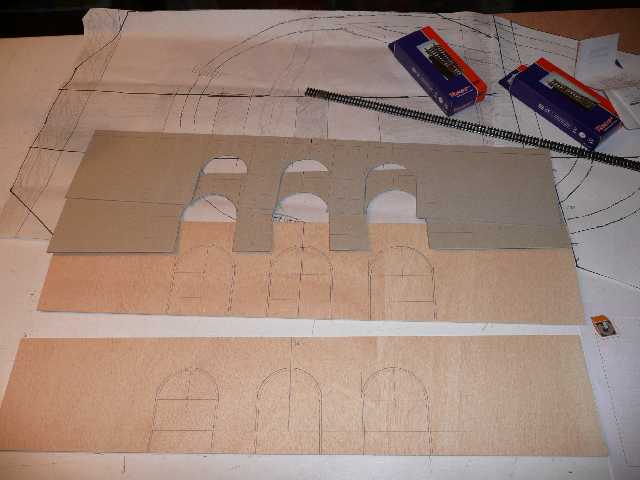

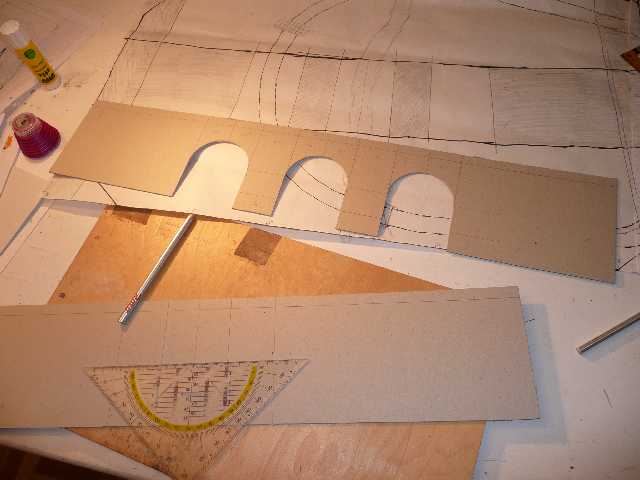

zuerst wird eine schablone erstellt. bei dieser sind die boegen um 2mm schmaeler als beim holzrahmen.
diese sorgt spaeter dafuer das der gips auf die richtige staerke abgezogen werden kann.



da das viadukt in einem bogen liegt, muessen die hinteren viaduktboegen schmaeler
als die vorderen sein. nur die steher sind vorne und hinten gleich breit.

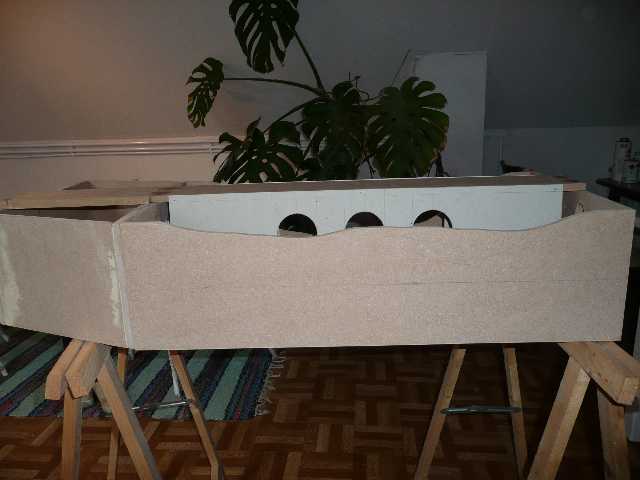

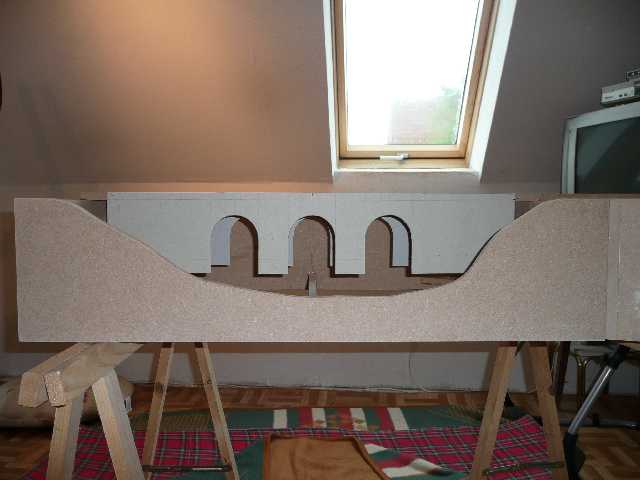

schablonenprobe - viadukt von vorne



schablonenprobe - viadukt von hinten.

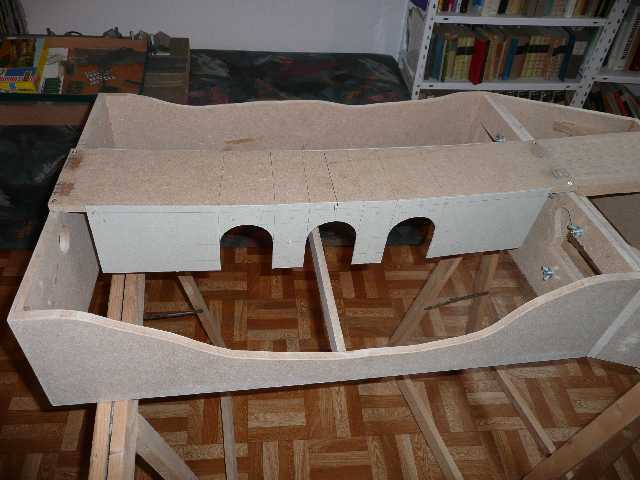

und nochmals von oben - schaut ja schon mal nicht schlecht aus :)



jetzt werden die holzteile hergestellt. die schablonen als vorlage und dann noch 2mm weniger.

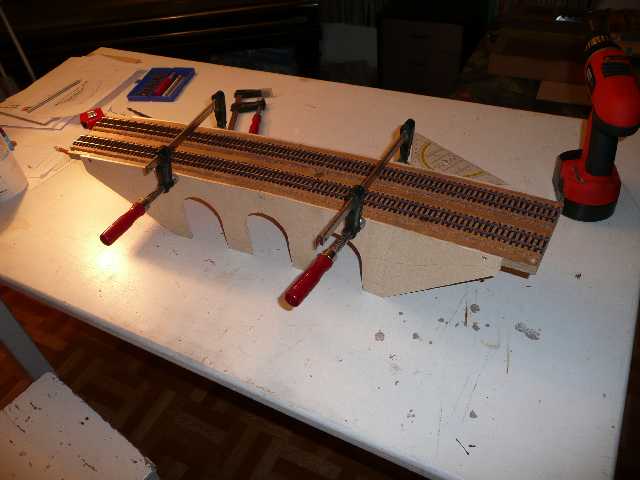

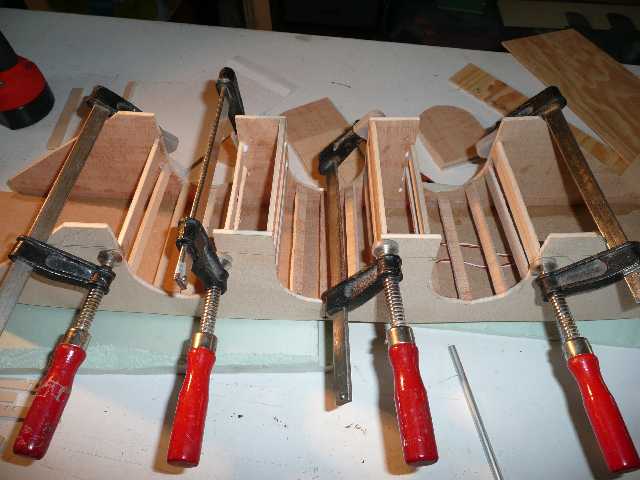

die holzteile werden mit dem viadukttrassenbrett verschraubt und verklebt

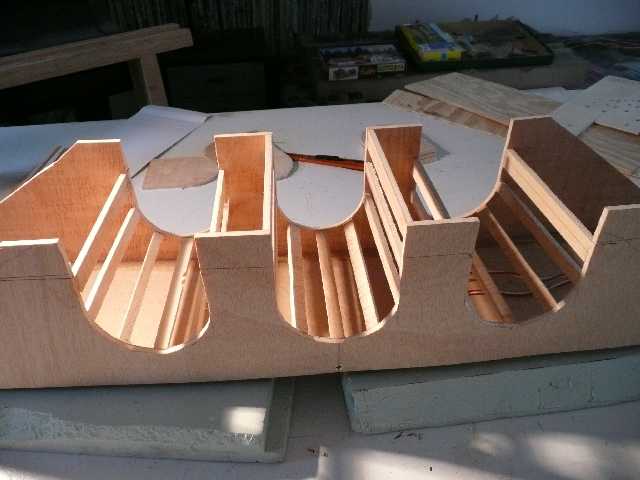

die viaduktbogenmauern enstehen in 2 schritten - zuerst in spantenbauweise



schauen schon fast wie 3 boegen aus

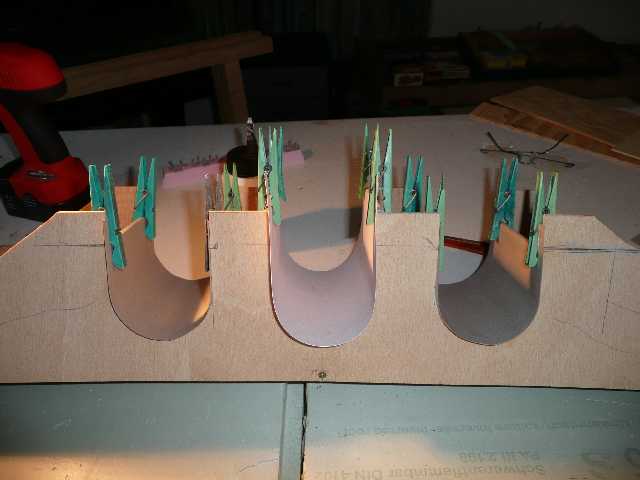

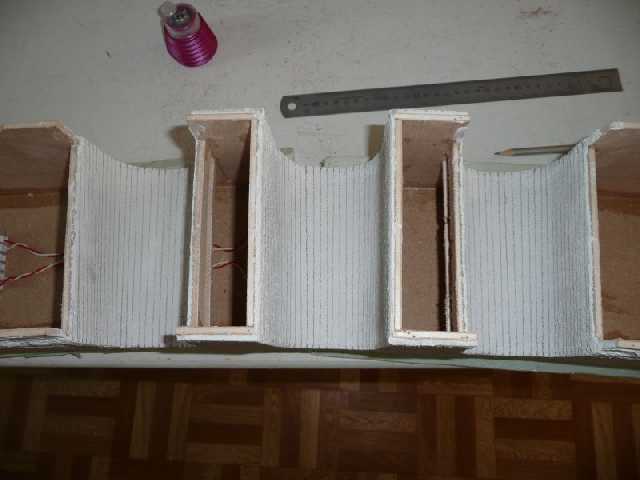

auf die spanten werden dann, etwas dickere aber noch biegsame kartons geklebt.

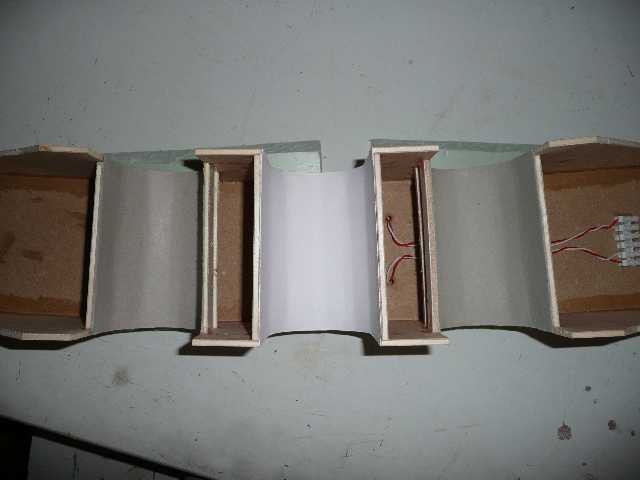

die fertigen viadukboegen

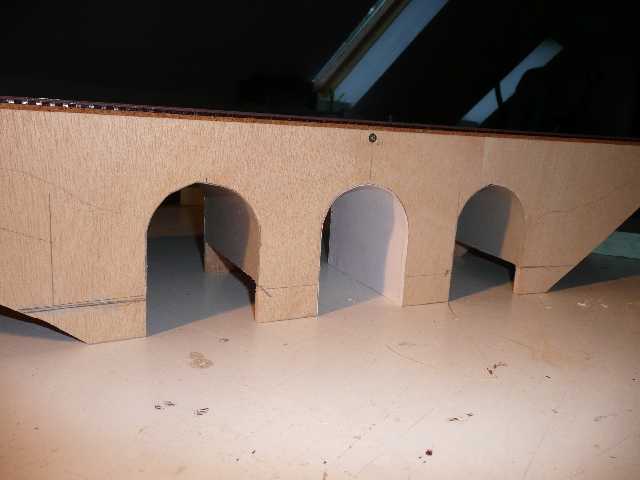

hier nun das fertiggestellte grundgeruest fuer das viadukt

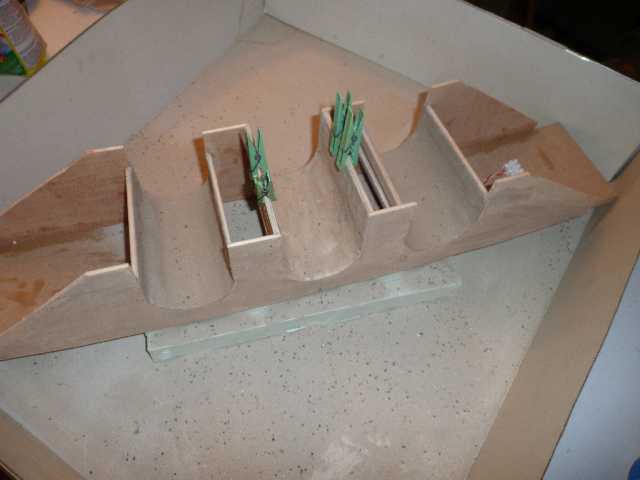

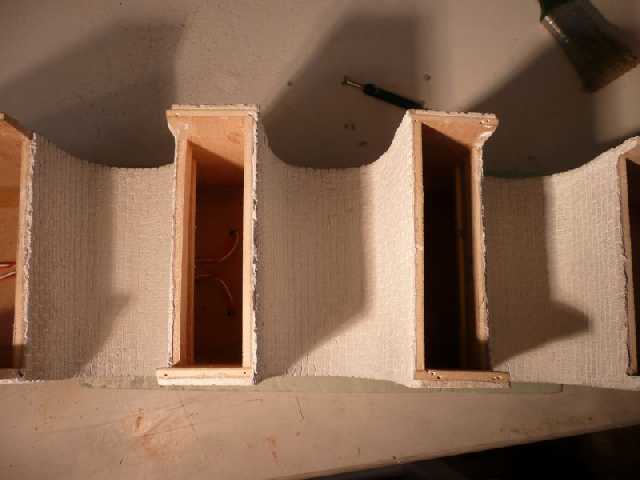

jetzt werden alle zu vergipsenden flaechen mit weisleim eingestrichen und mit vogelsand bestreut.
so entsteht eine oberflaeche, auf der der gips besser haften kann

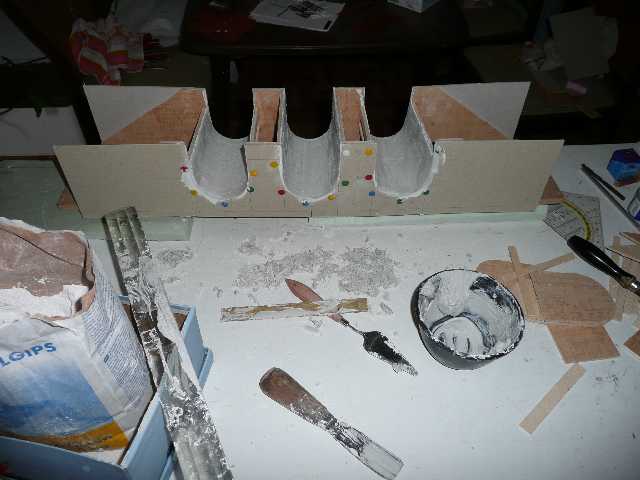

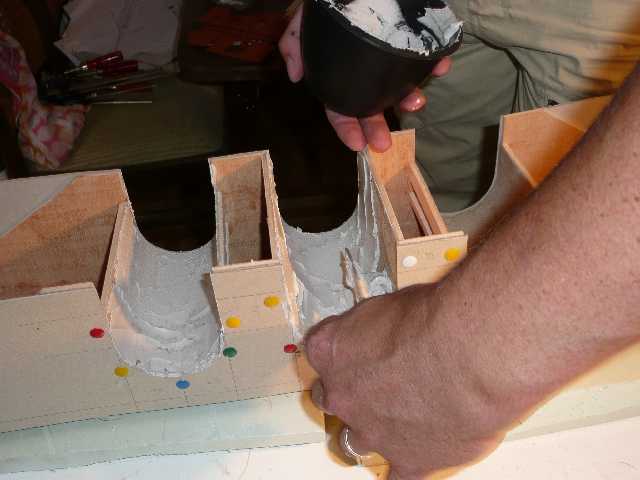

und dann beginnt das gipsen, guenter zeigt wo und wie es lang- und weitergeht



die viaduktboegen werden 3x mit gips abgezogen bis sie so aussehen



die schablone hat ihren sinn erfuellt

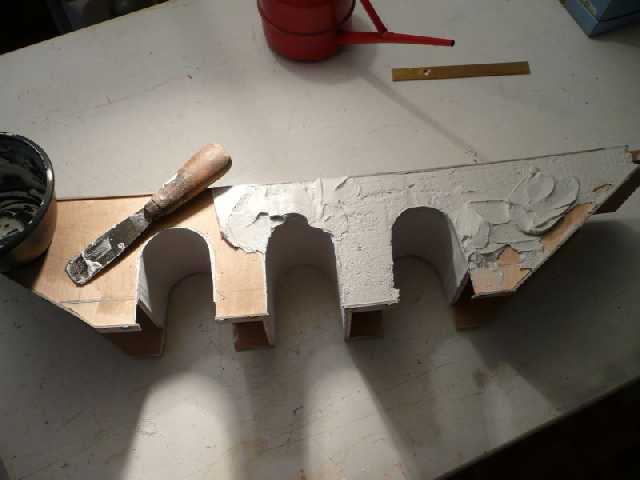

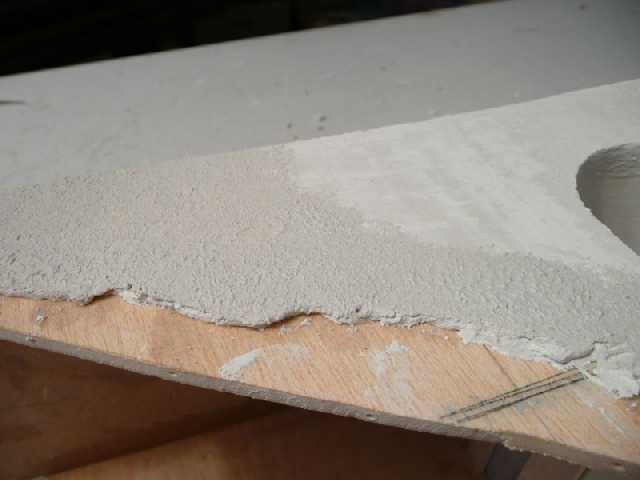

aussenwand vergipsen



und an der schablone abziehen

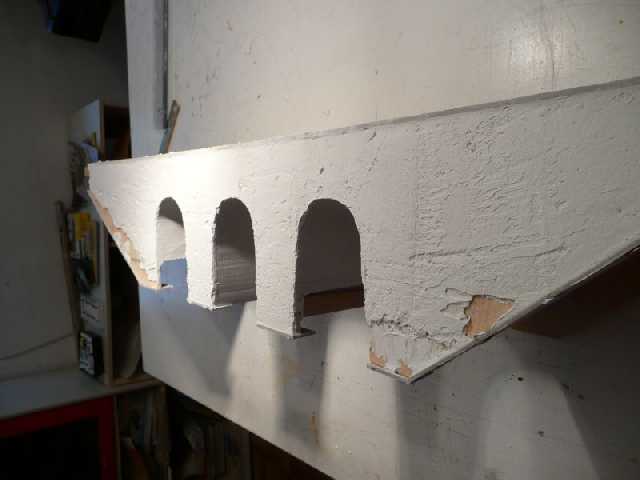

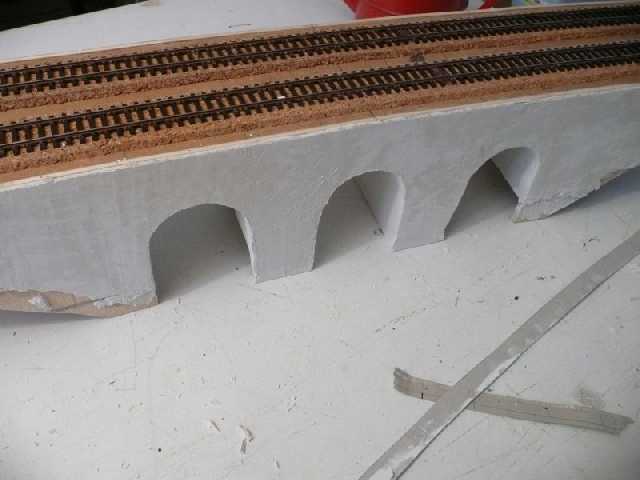

grundgipsung fertig - nach 3maligen auftragen und abziehen



steinstruktur mit dem pinsel auftupfen

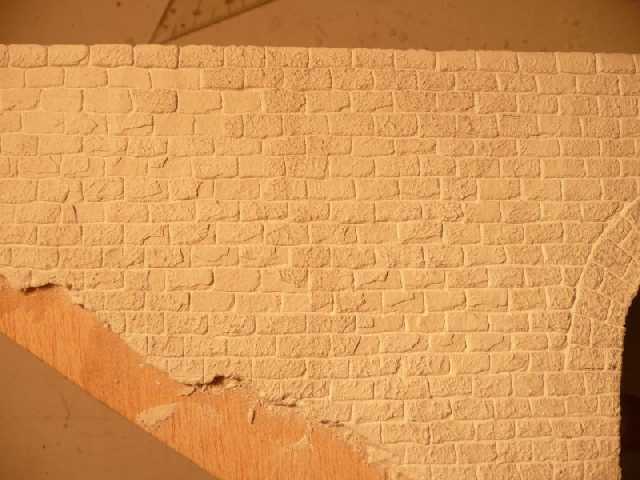

4122 steine ritzen in 782 minuten - oder was man(n) an seinen urlaubstagen so machen kann...

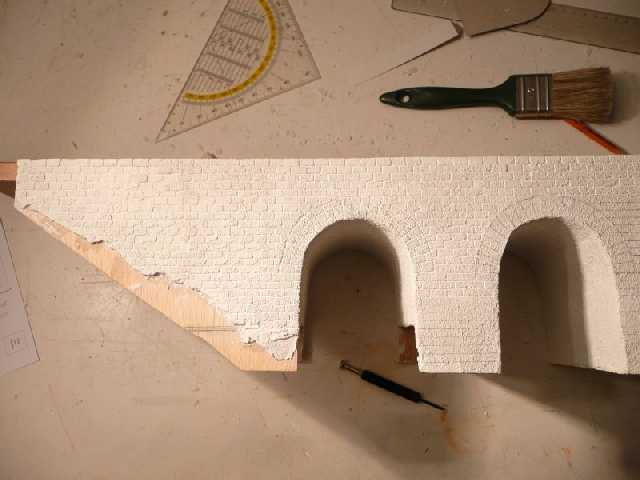

das ist mal die hinterseite des viadukts

1172 (in Worten eintausendeinhundertzweiundsiebzig :D ) - viaduktsteine ritzen...

fuers erste selbst geritzte viadukt finde ich es nicht schlecht,
preis werde ich allerdings wohl keinen damit gewinnen ;)

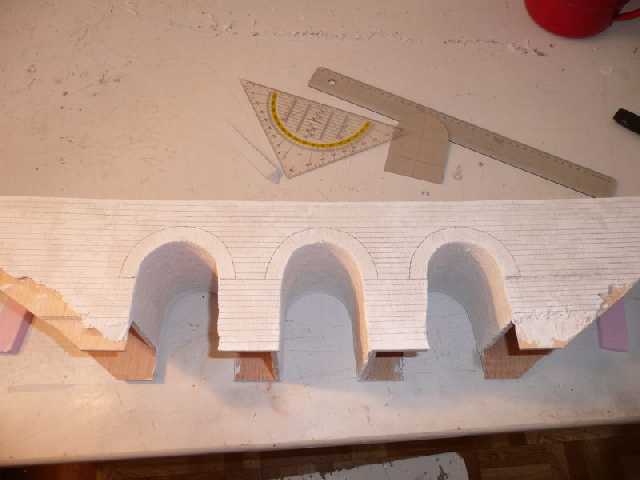

zieglelreihen und -boegen einzeichnen



fertige ritzvorlage - jetzt kanns losgehen



die steine werden immer mehr - und mein finger immer dicker vom werkzeug aufpressen :D



teilansicht

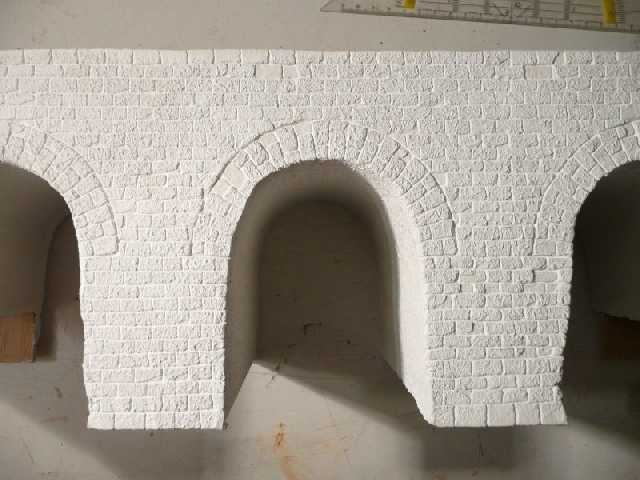

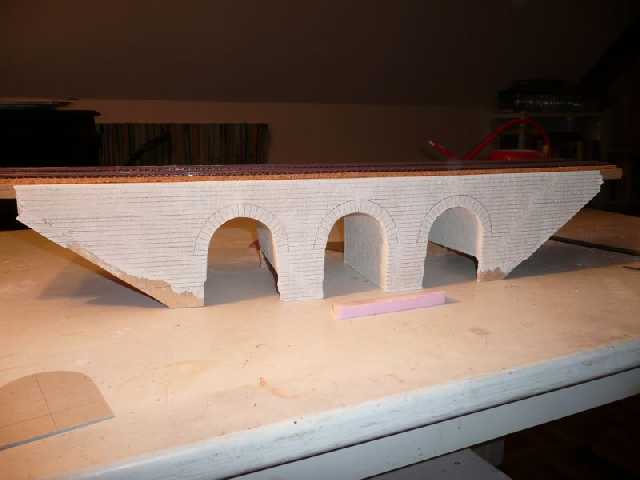

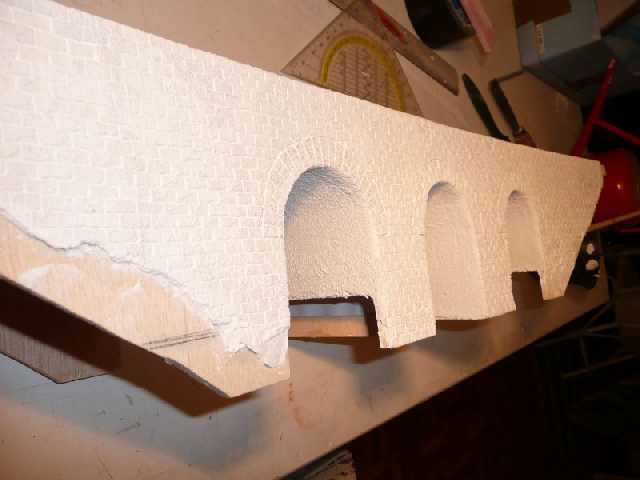

und fertig - aus einer anderen perspektive



und noch ein paar details



und aus...




so weiter gehts :)

1232 neue steine - ritzzeit 195 minuten lt. info vom CD-player :D

scheinbar war da die baumanschaft mit besserem material ausgeruestet,
da auf dieser seite des viadukts nicht so viele steine ausgebrochen sind.

zuerst noch ein bild von der rueckseite im modul - zur ansicht

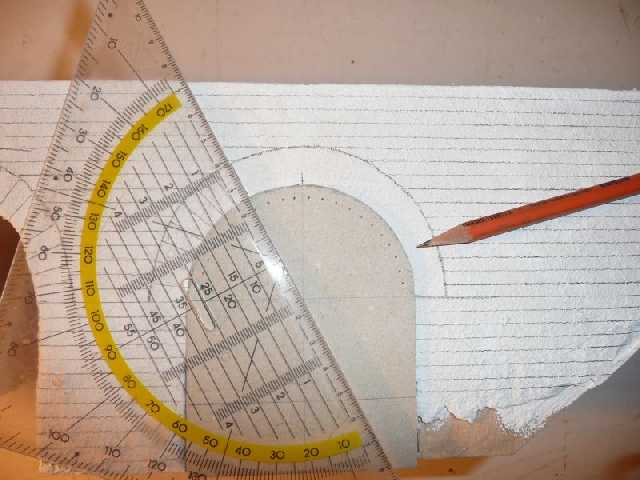

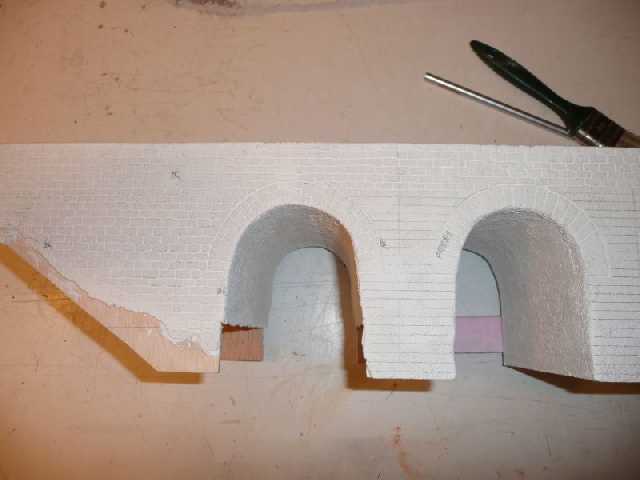

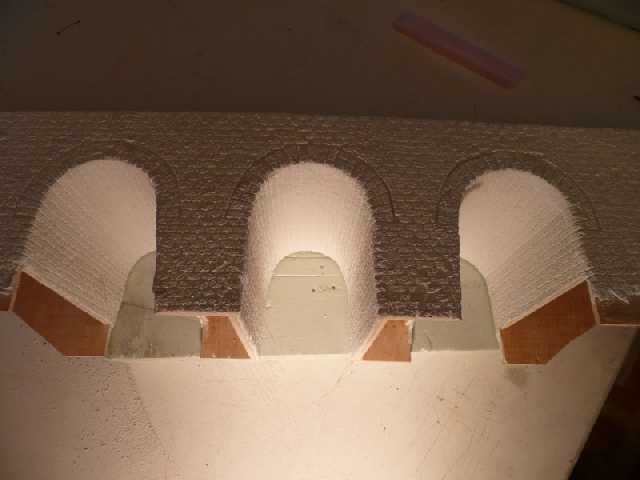

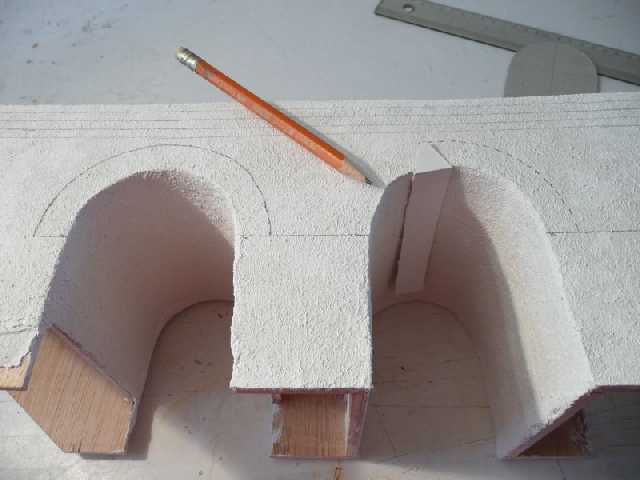

gewoelbesteine mit schablone einzeichnen - diese ist von der gipsschablone uebgrig geblieben, was vorteilhaft war 8)



wieder einmal alle ritzstriche gezogen

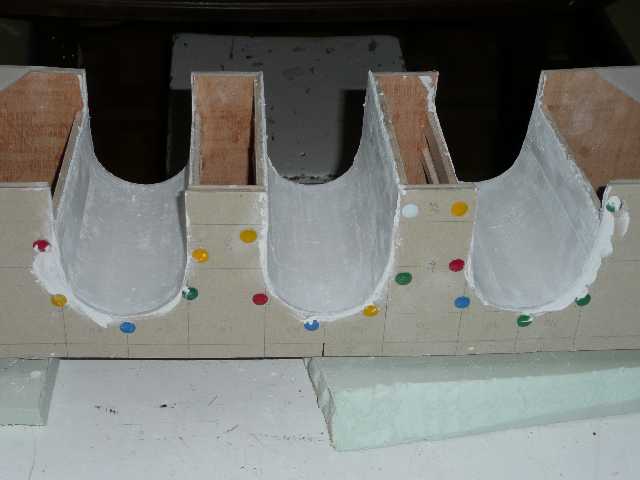

die markierten steine muessen wegen ritzausrutscher nachbehandelt werden



und am ende - des ritzers maltraetierten ritzfinger :D

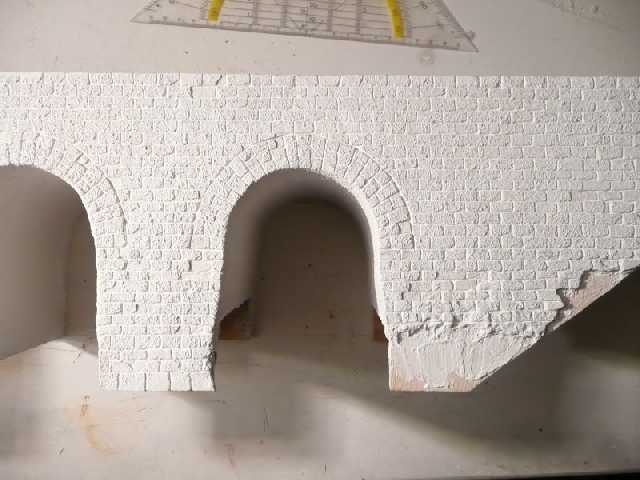

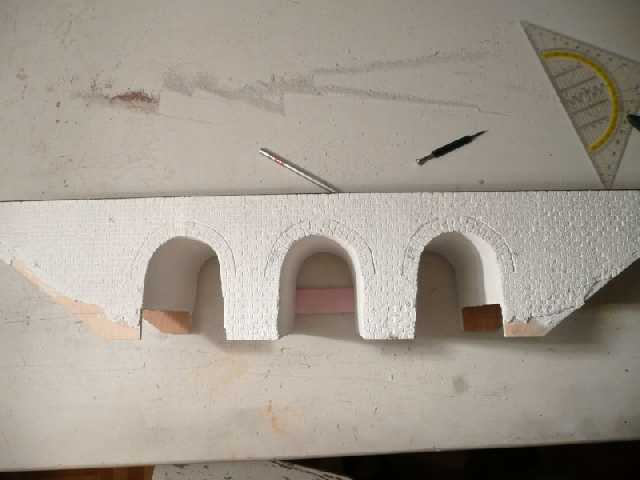

vorderseite auch geschaft

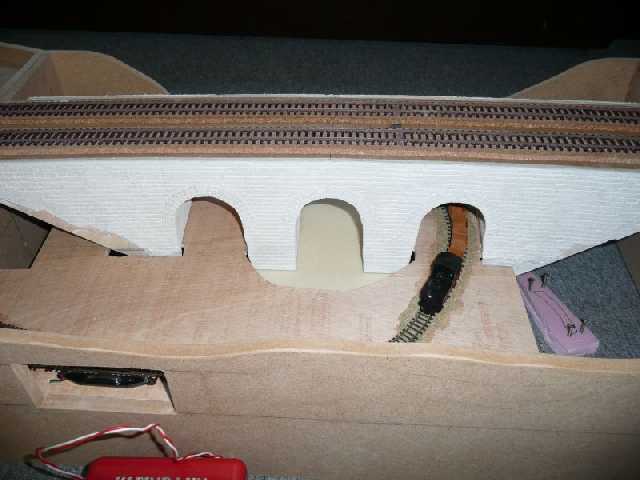

stellprobe im modul

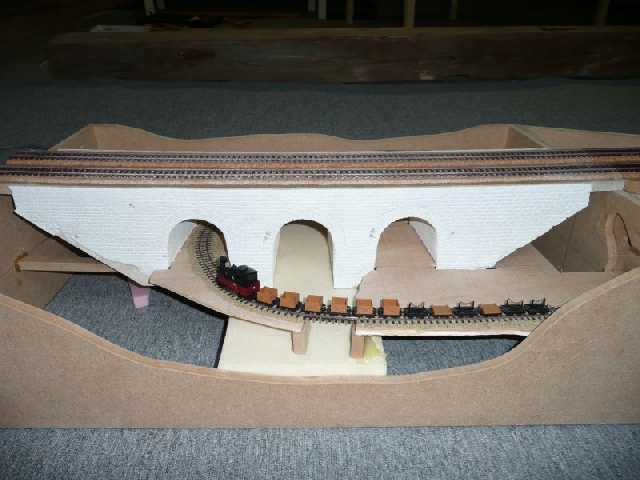

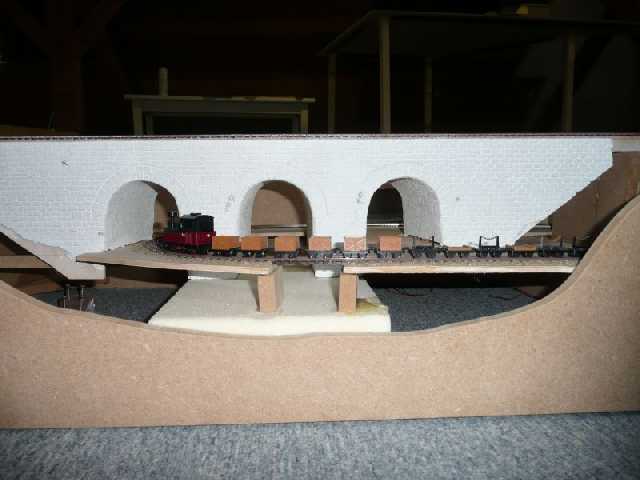

und die feldbahn hat auch ihren durchlass

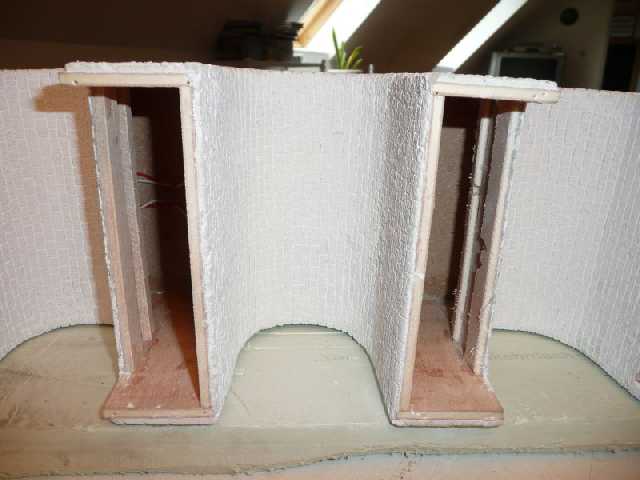

dazwischen war mal kurz - echter urlaub - wieder striche ziehen



jetzt gehts nicht mehr so schnell wie an den seitenwaenden

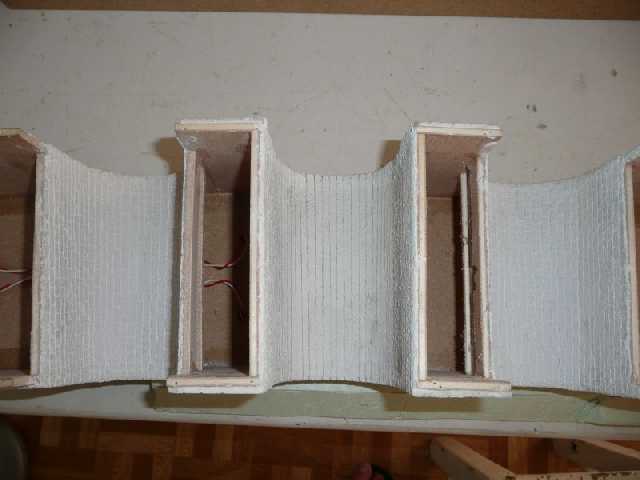

es ist doch etwas eng im gewoelbe



und so wird es pro tag nur eines werden

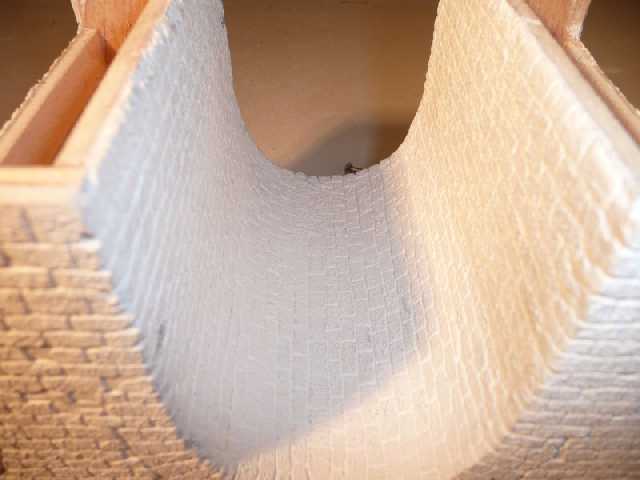

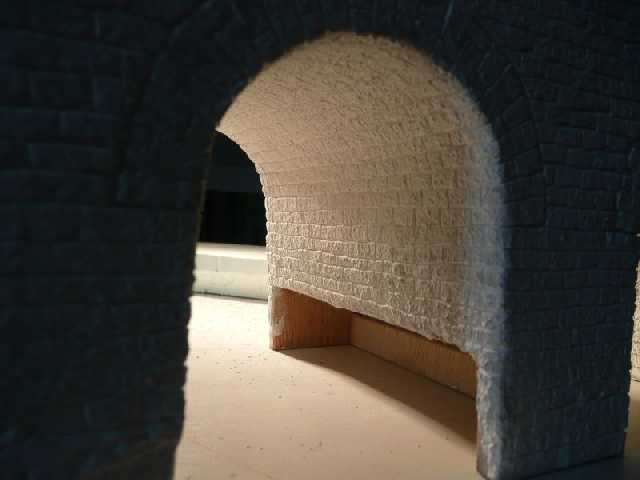

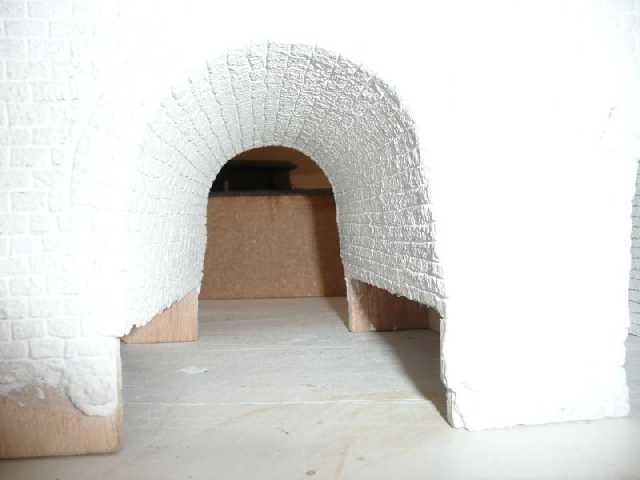

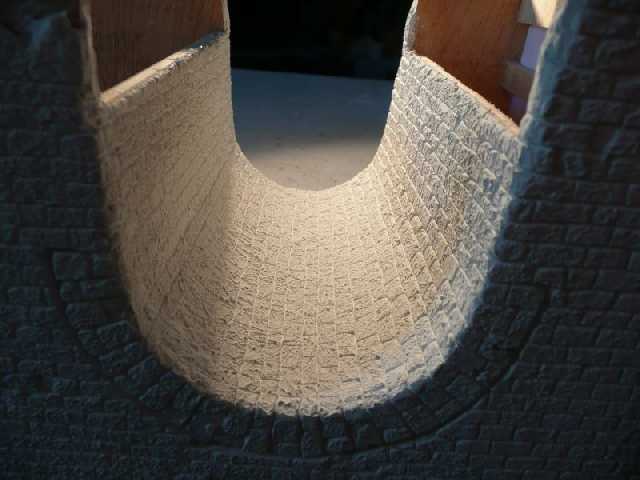

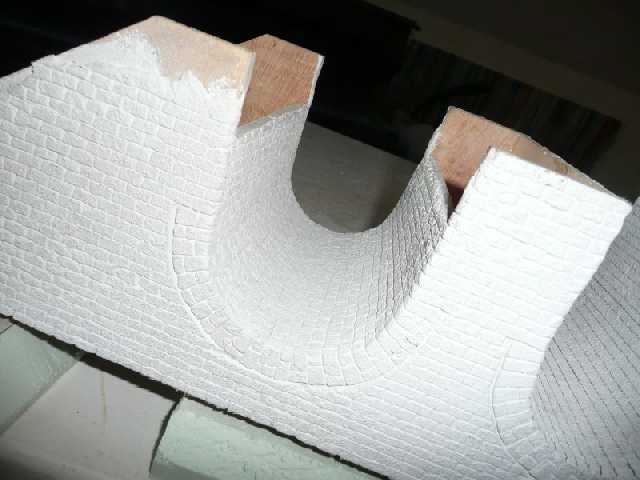

132 minuten und NUR 444 steine aber es sieht um vieles besser aus, als ohne ritzerei :)



das zweite gewoelbe folgte einen tag spaeter - 116 min / 524 steine

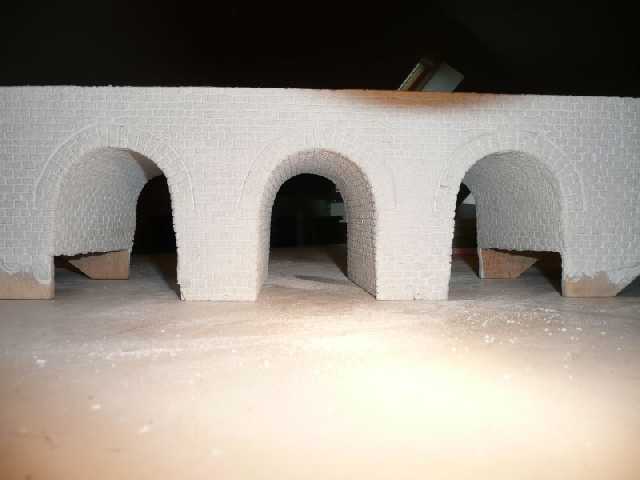

endlich ist es geschaft - ohne urlaub waere mir die umsetzung fuer das ritzprojekt nicht in so kurzer zeit gelungen

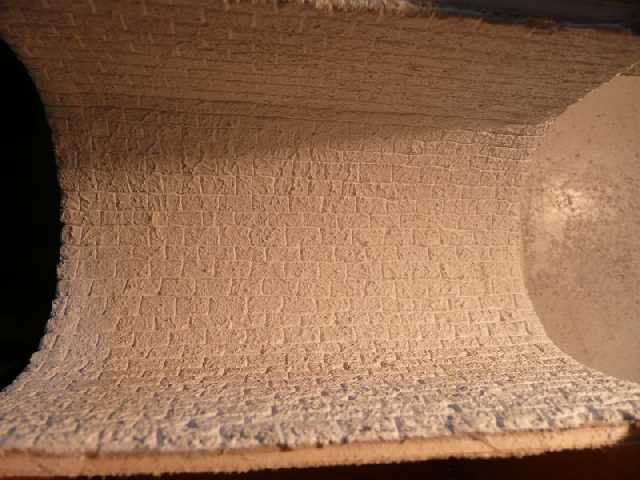

680 steine in 139 minuten fuer das mittelgewoelbe











ritzen hat schon was fuer sich



besser als alles gekaufte von der stange



was der ritzer wieder fuer einen grossen haufen gipsritzdreck gemacht hat.
dabei war das nur der "abfall" des mittelgewoelbes! die arbeit bleibt wieder den preiserleins...



und das wars auch schon mit meinem urlaub; heute ist der letzte urlaubstag :(

als naechstes stellt sich die gelaender- und die bemalungsfrage.

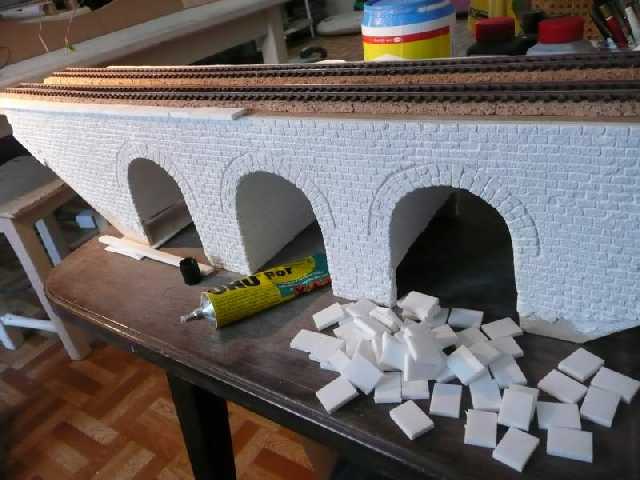

aber zuerst bekommt das viadukt noch decksteine, aus styrodur, verpasst



die grundierungsfarbe wurde aus 4 farben zusammengemischt

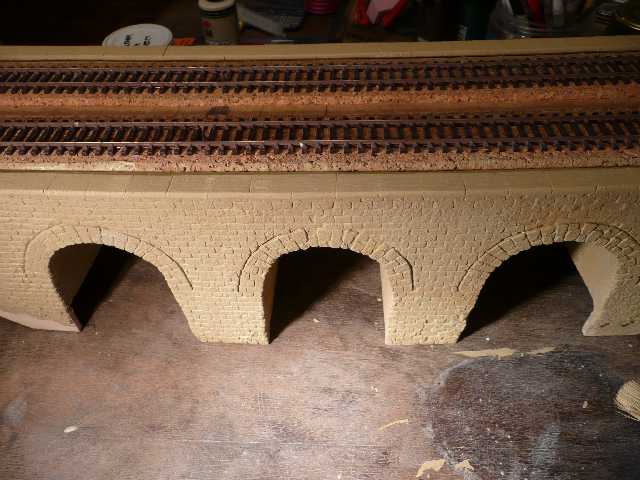

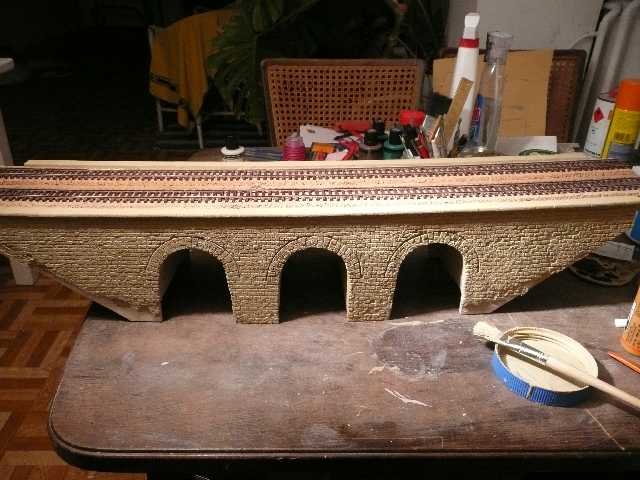

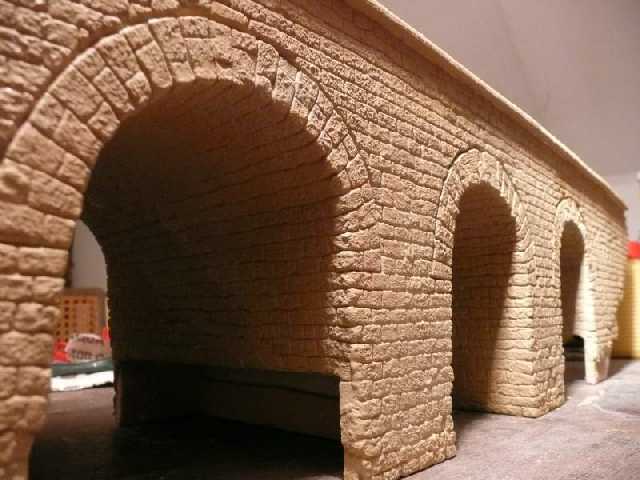

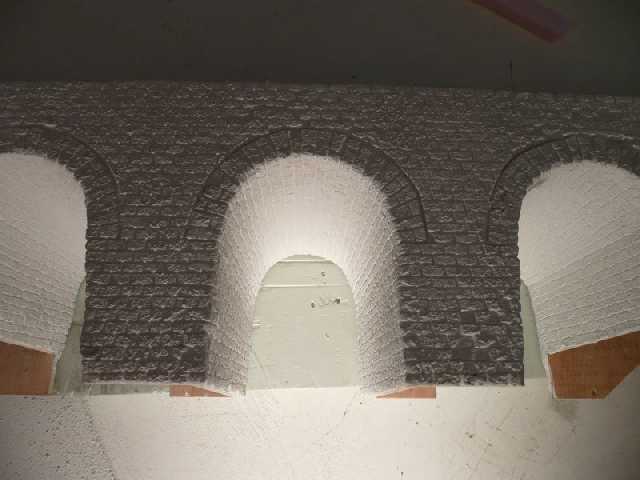

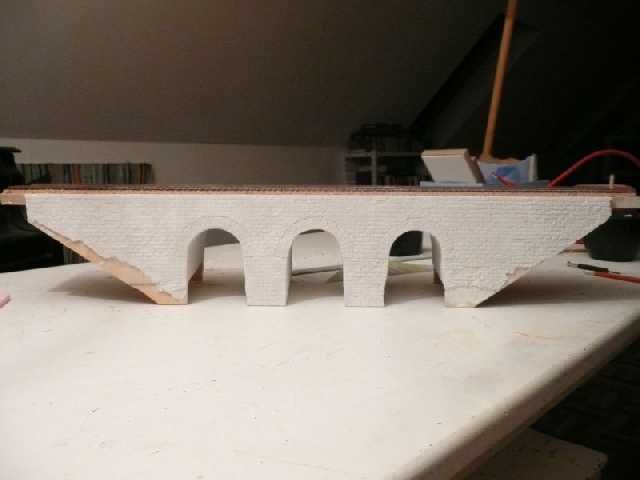

das viadukt und die decksteine sind fertig grundiert







die decksteine haben sich perfekt angepasst, obwohl sie nicht aus gips sind

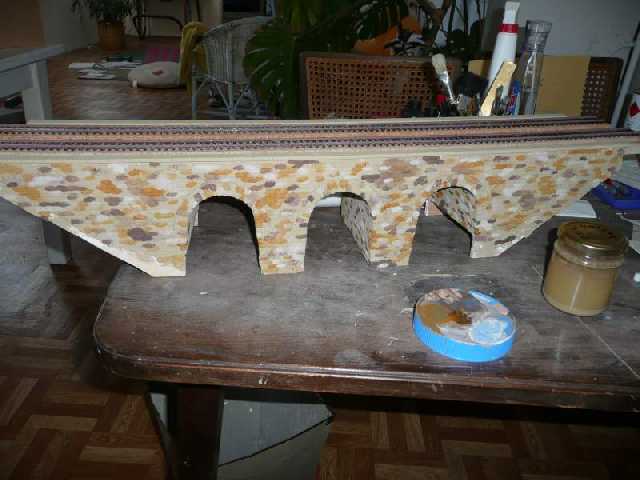

es erfolgt die einfaerbung einzelner steine bzw. steingruppen mit verschiedenen farben

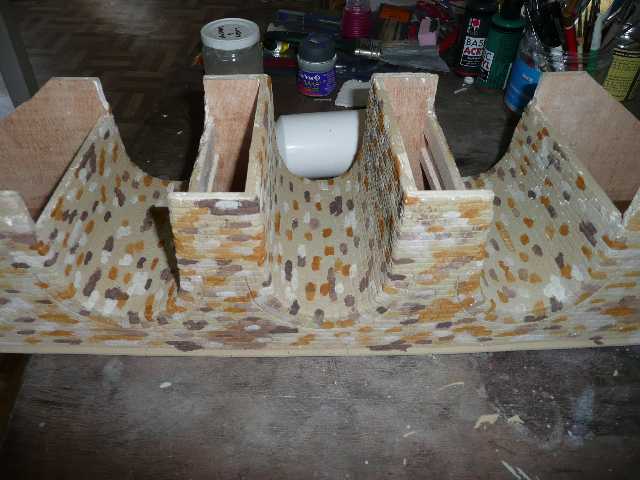

natuerlich auch in den gwoelben

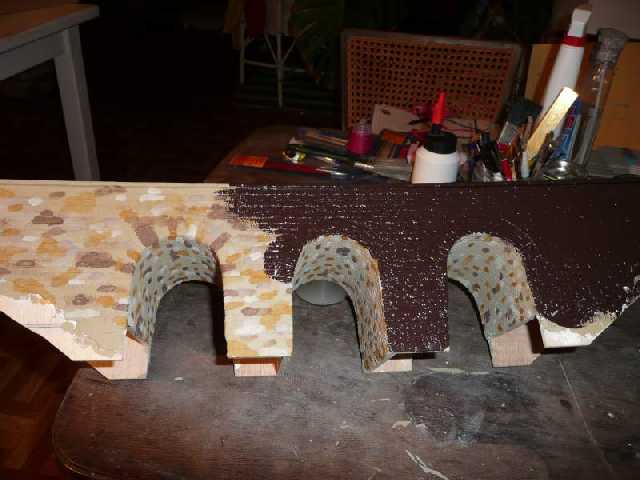

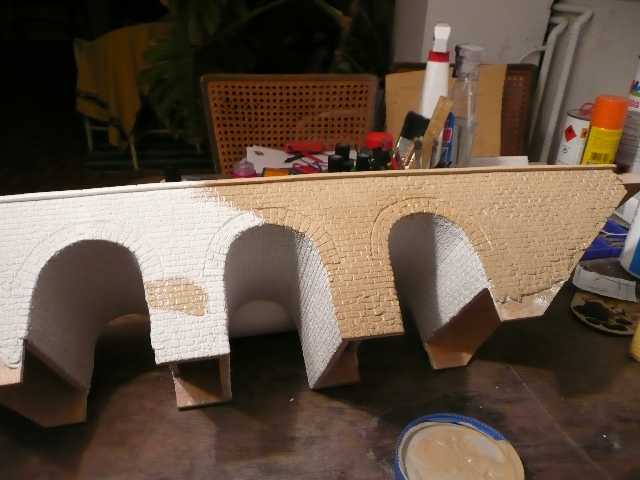

mit dem lasurauftrag wird sicherheitshalber am hinterteil des viadukts begonnen



rechts ist die lasur schon wieder, mit einem feuchten schwamm, abgewaschen

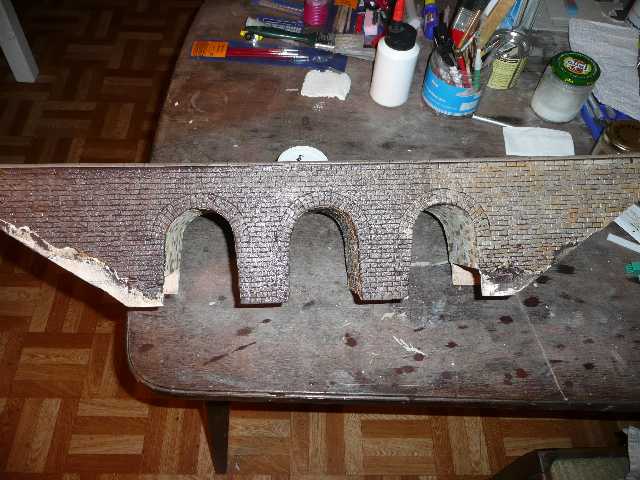

das fertige ergebnis an der rueckseite

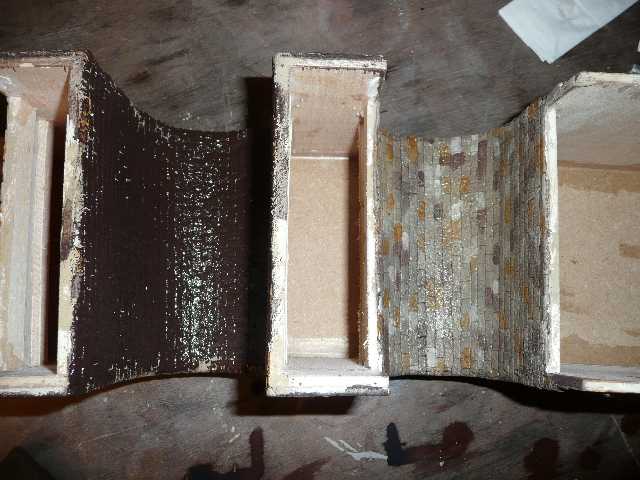

jetzt kommen die gewoelbe an die reihe

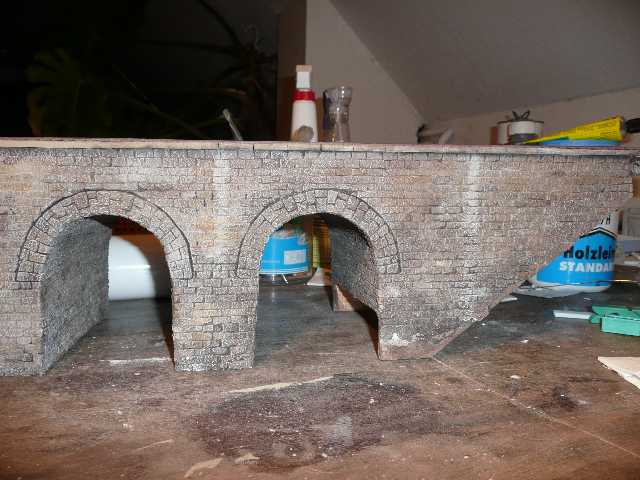

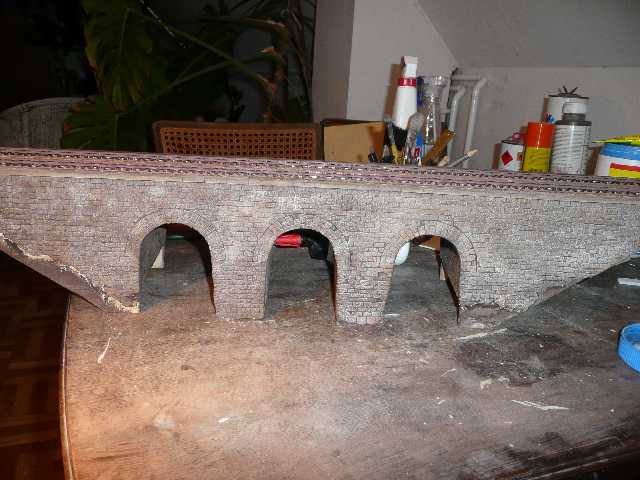

so sieht das vidadukt jetzt von vorne aus

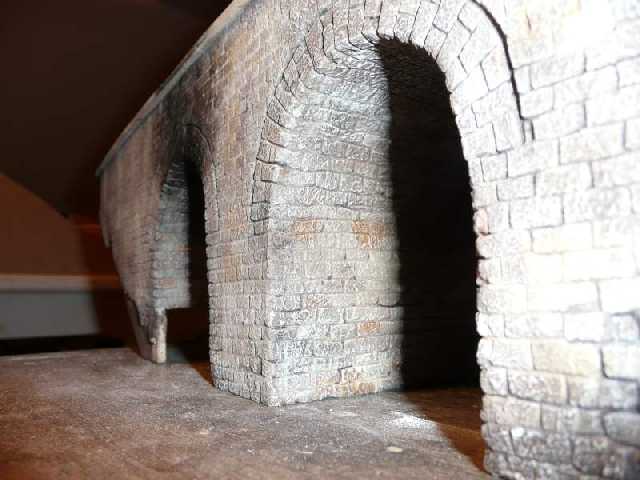

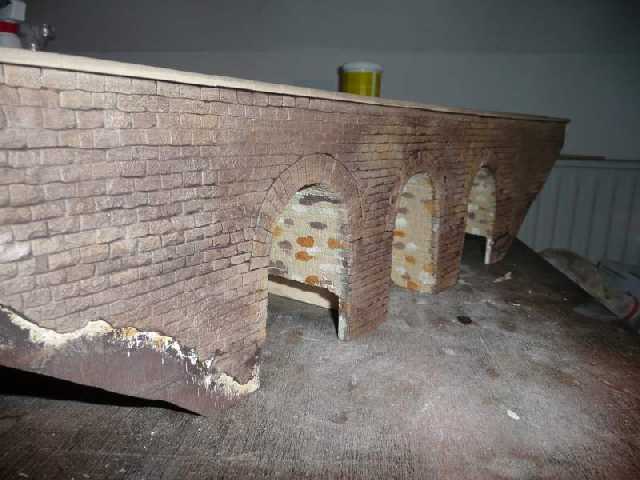

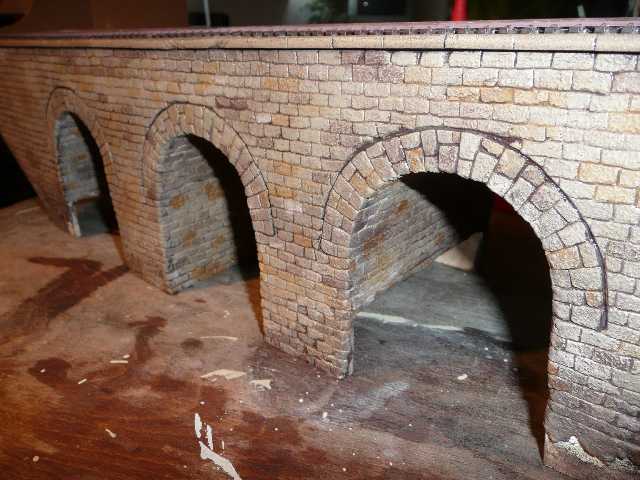

und ein paar detailaufnahmen

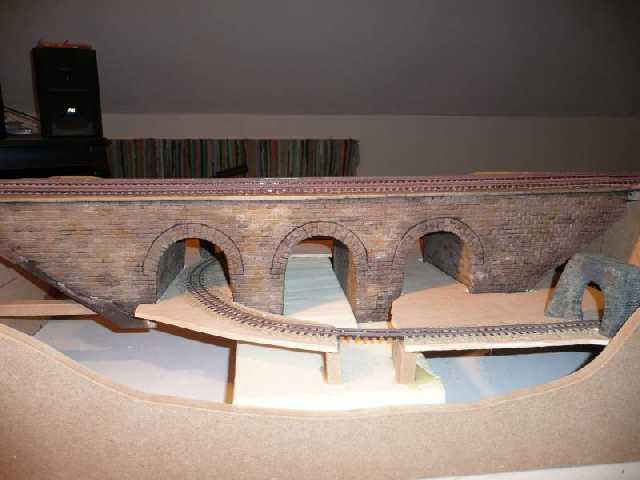

stellprobe im modul. sieht doch gut aus



granierung, mit trockenem sandfarbepinsel, an der rueckseite

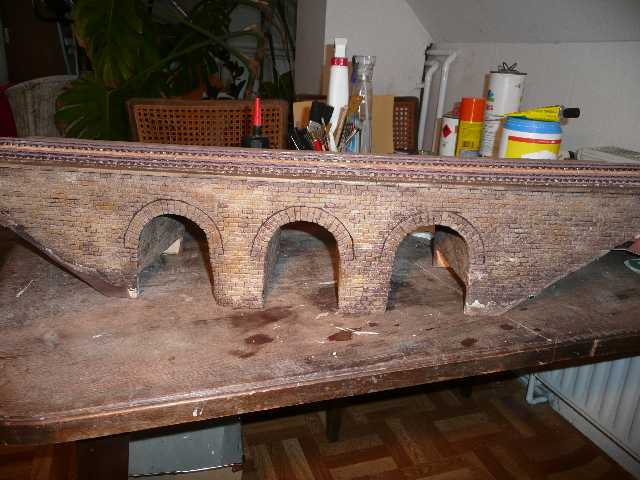

und an der vorderseite

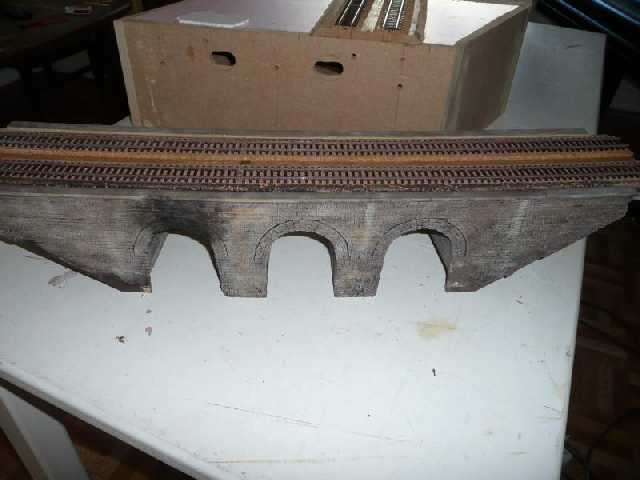

verrussung und wasserspuren muessen auch gemacht werden



wieder im detail



hier ist auch die granierung im mittelgewoelbe gut sichtbar und die verrussung im feldbahngewoelbe

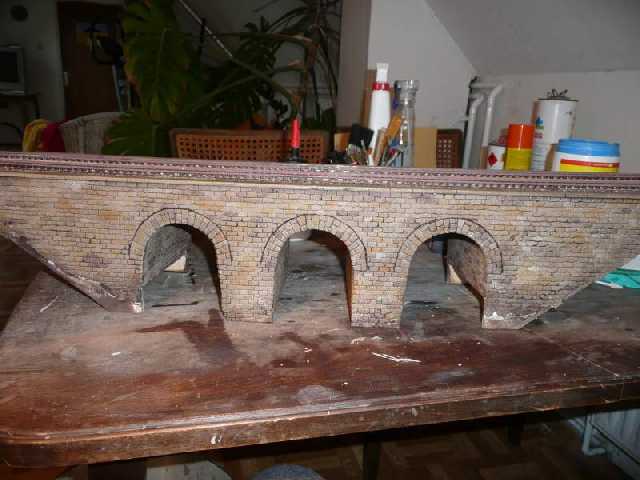

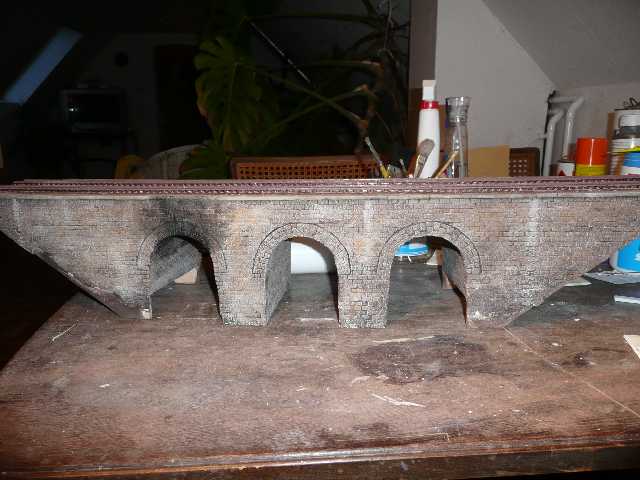

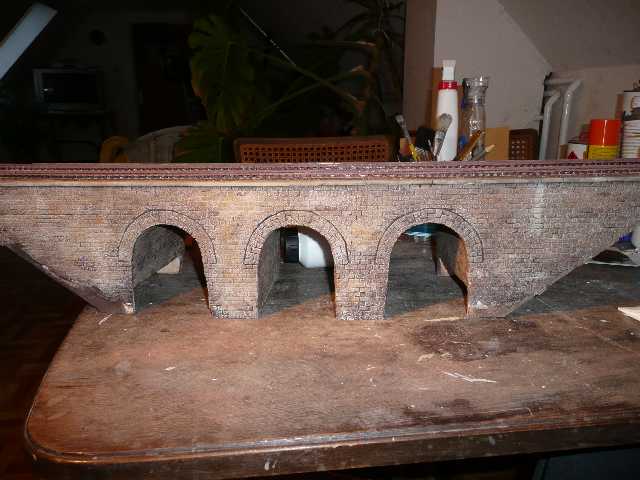

und fertig mit der bemalung - ich bin mit dem ergebnis mehr als zufrieden :)



beim gelaender habe ich mich fuer eines von bavaria entschieden,
dass wird aber erst nach beendigung der modullbauarbeiten verbaut.
