bau von modul 5

das erste bogenmodul; mit einem 10 grad winkel,
einem selbsgebauten viadukt, einer feldbahn und einem kleinen bach.

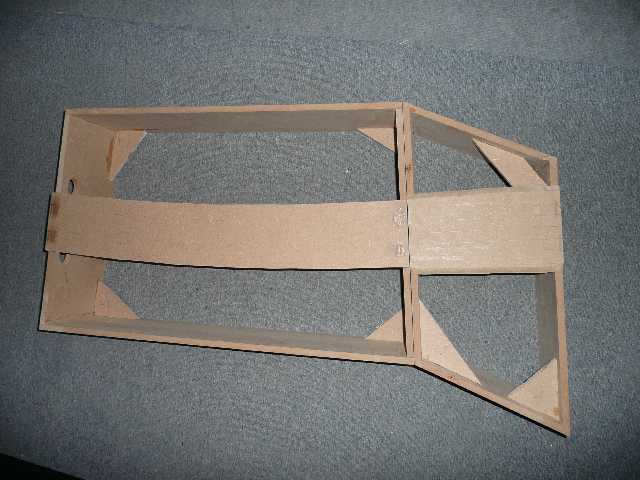

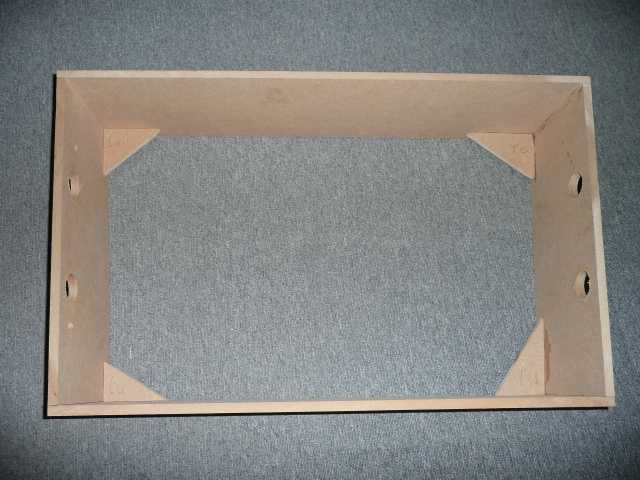

der fertige modulrahmen

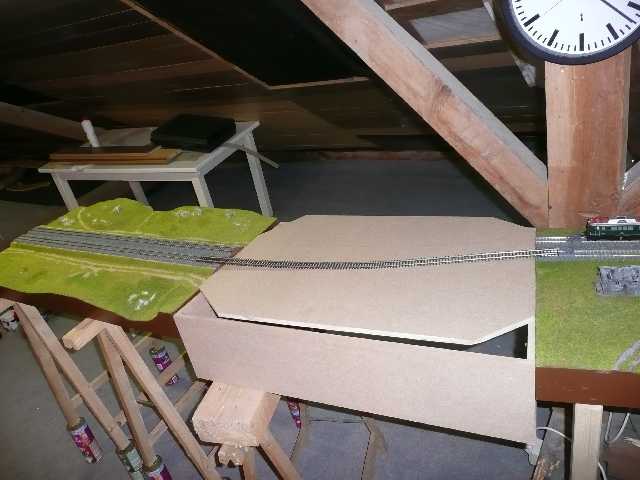

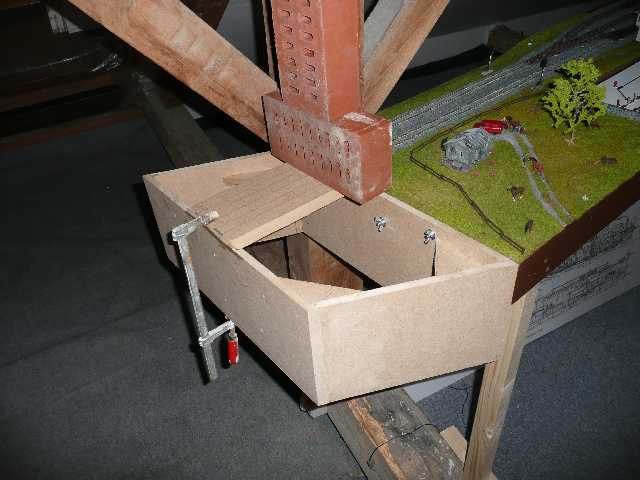

eigentlich war gedacht, dieses modul an das endstueck 1 direkt dranzubauen.
was ich allerdings nicht bedacht hatte war, dass das endstueck den gleisverlauf nicht in der mitte
des moduls hatte und der dadurch entstandene schienenverlauf absolut unrealistisch werden wuerde

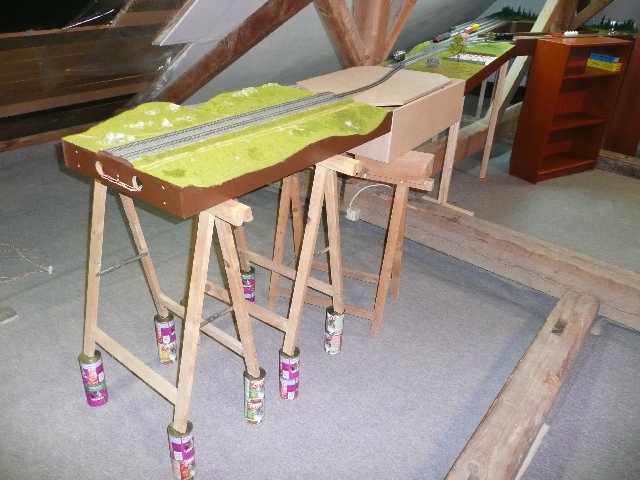

auch die unterstuetzenden katzenfutterdosen machten das ganze nicht besser :)

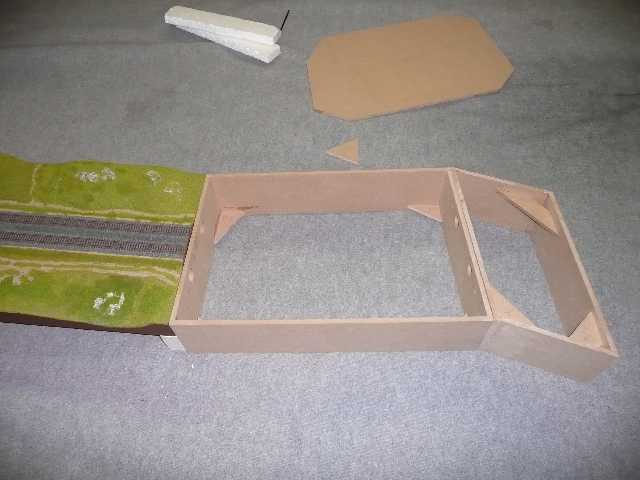

also wurde xandl beauftragt, ein "die gleise kommen wieder in die mitte", zusatzmodul anzufertigen.
diese beiden module werden im weiteren verlauf als 1 modul betrachtet

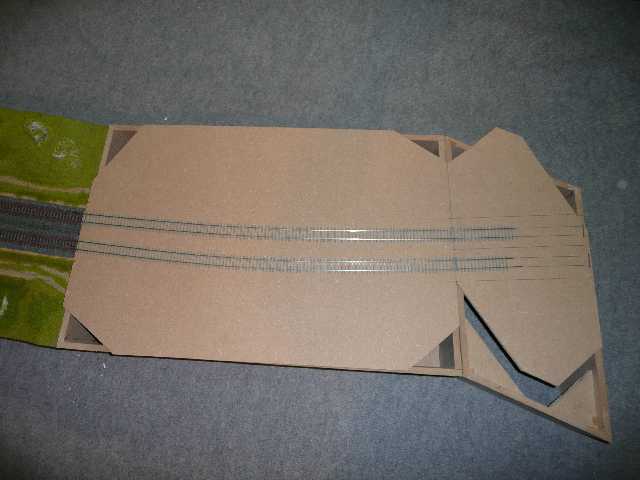

die vorbereitungen fuer das trassenbrett werden getroffen

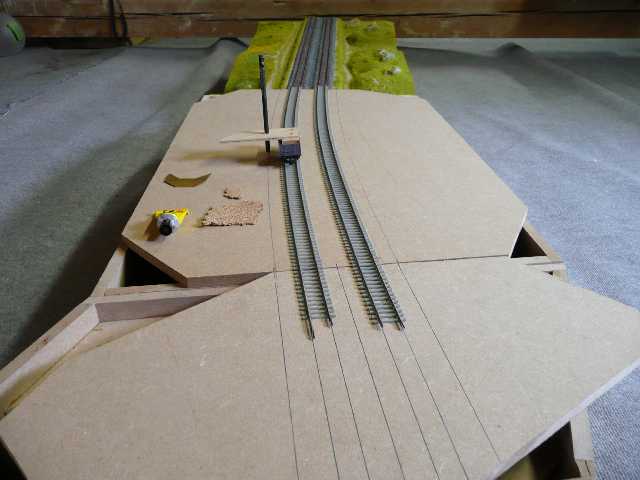

und der gleisverlauf wird eingezeichnet.



der gleisverlaufszeichenwaggon hat gute arbeit geleistet

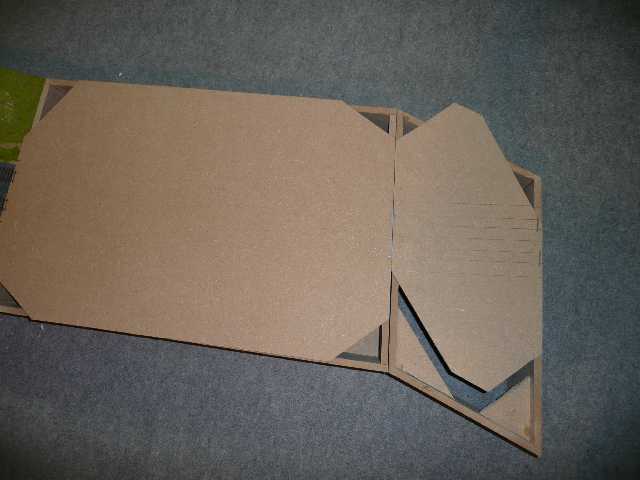

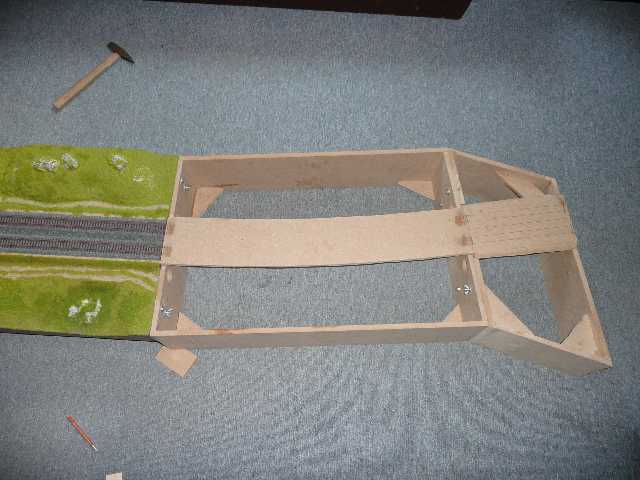

das trassenbrett ist fertig. im bogen fuer das viadukt, der gerade teil wird fix montiert

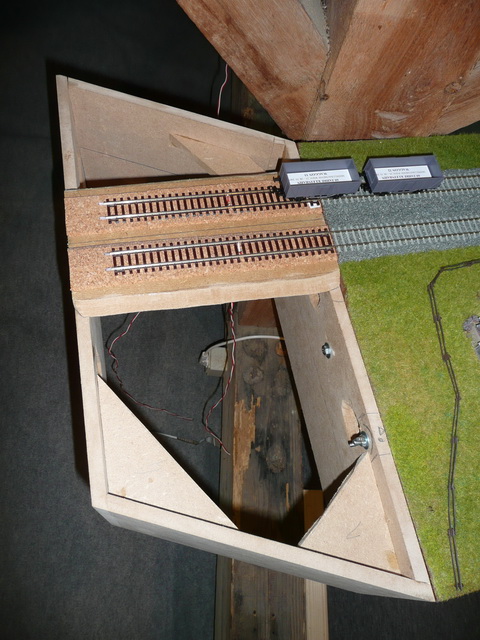

das modul wird an das, schon fertige, endstueck 1 angepasst. das trassenbrett verleimt



genau das selbe passiert am anderen ende des moduls, mit dem modul 1.
hier wird das trassenbrett allerdings fuer den viaduktbau nur mit schrauben fixiert

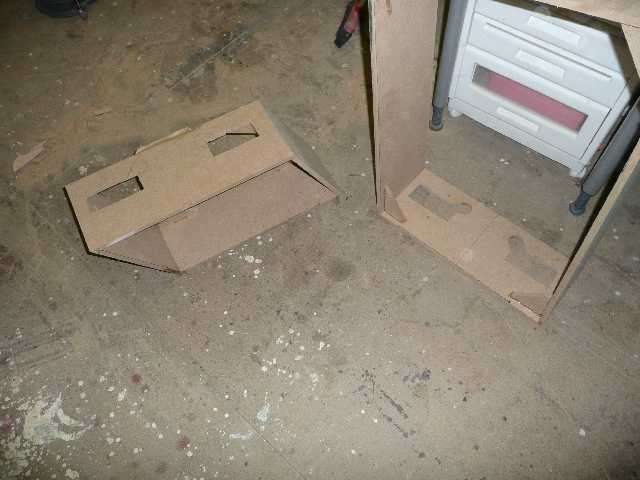

fuer die feldbahn muessen, da es 2 teile sind, uebergangsmoeglichkeiten geschaffen werden

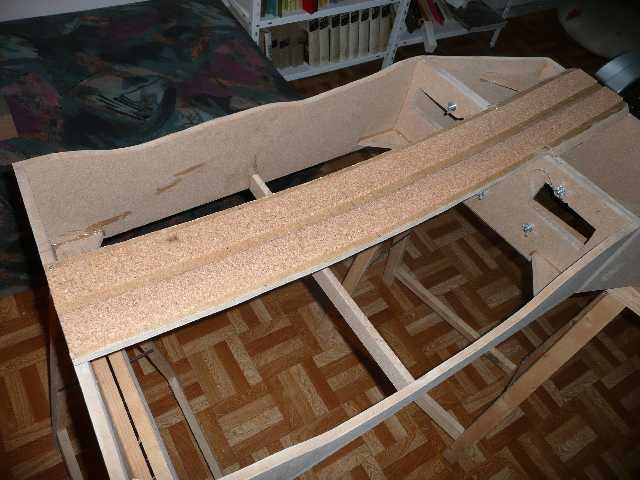

die korkbettung wird verlegt

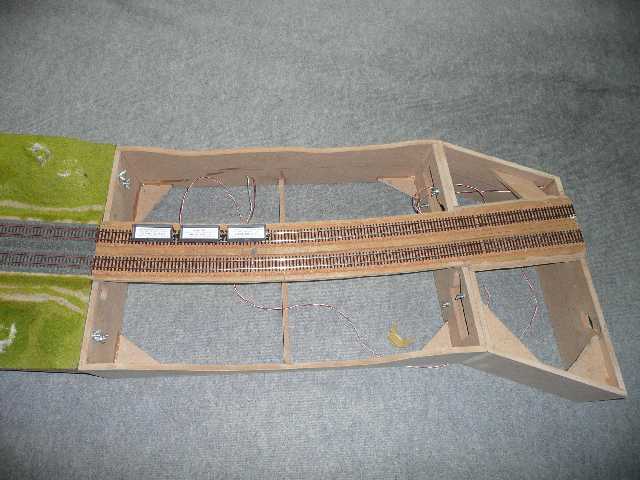

die schienen verkabelt und angeklebt



die schienen auf dem viaduktteil verkabelt und verklebt, die 2 teile miteinander verleimt
und eine rollprobe durchgefuehrt

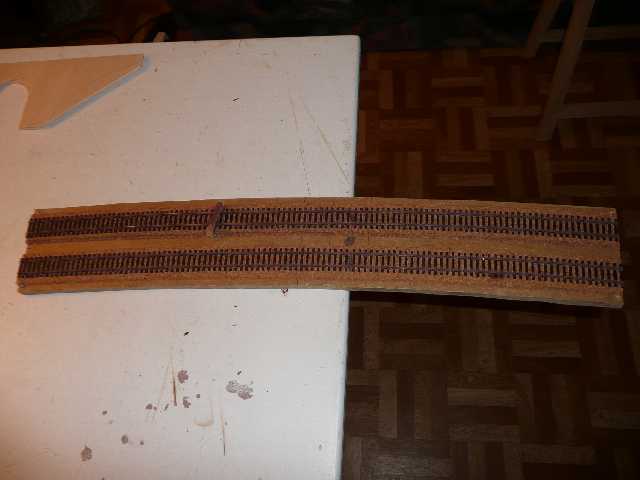

die schienen werden vor dem viaduktbau noch gealtert




der viaduktbau, der bach mit wasserfall, sowie der bau der feldbahn wird wegen der uebersichtlichkeit,
in eigenen bereichen weiterdokumentiert.

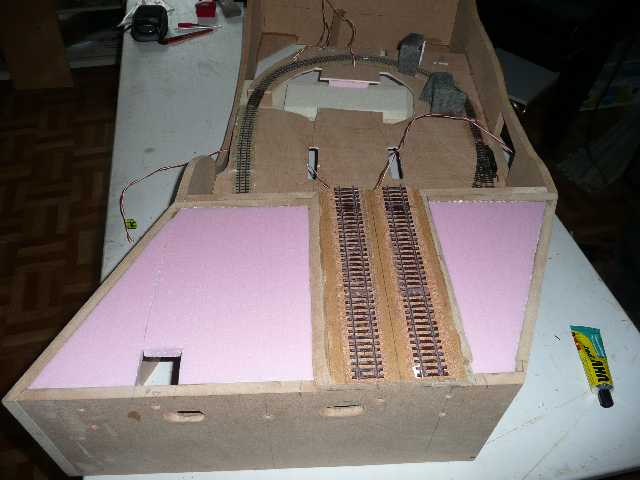

die erste modulverkleidung wird eingebaut

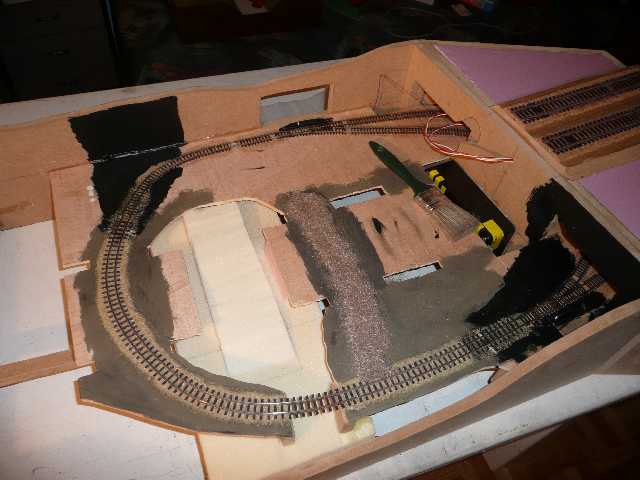

bevor das viadukt eingebaut werden kann, muessen die 3 bereiche unter den viaduktboegen fertiggestellt werden



erster bogen - feldbahn
zweiter bogen - bach
dritter bogen - wanderweg

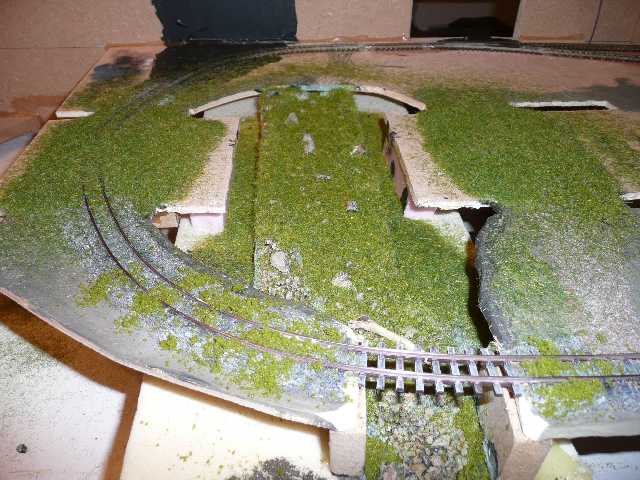

zuerst wird mit, in er kaffemuehle klein geriebene, schaumstofflocken begonnen



dann kommen noch die grashalme dazu

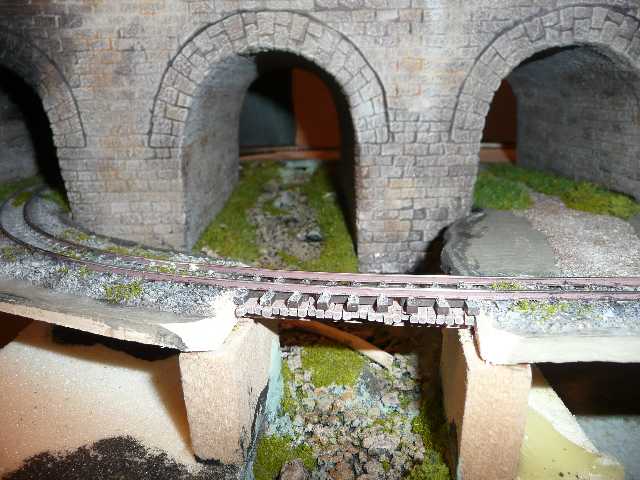

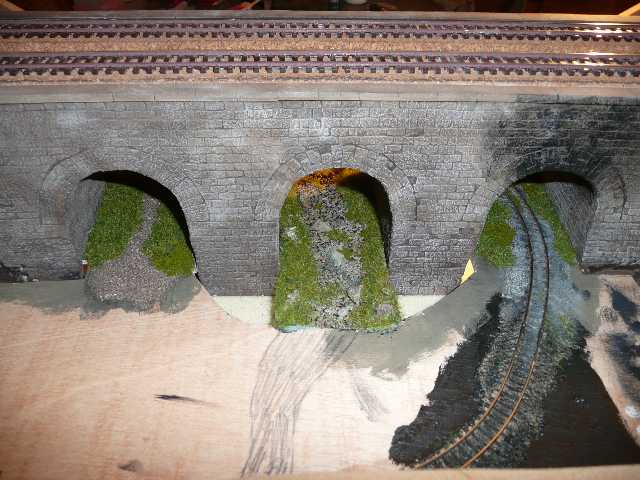

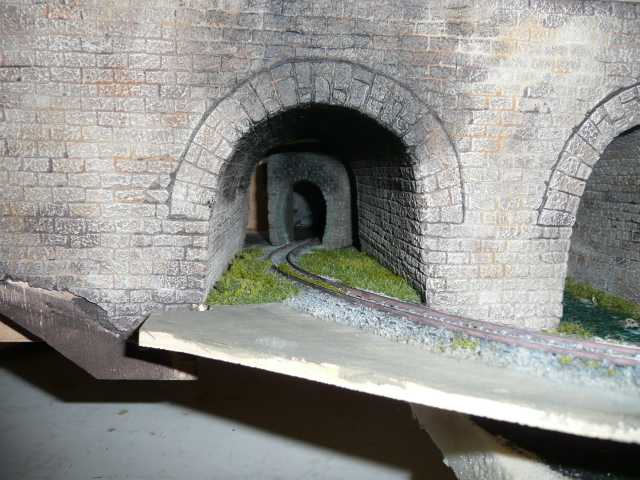

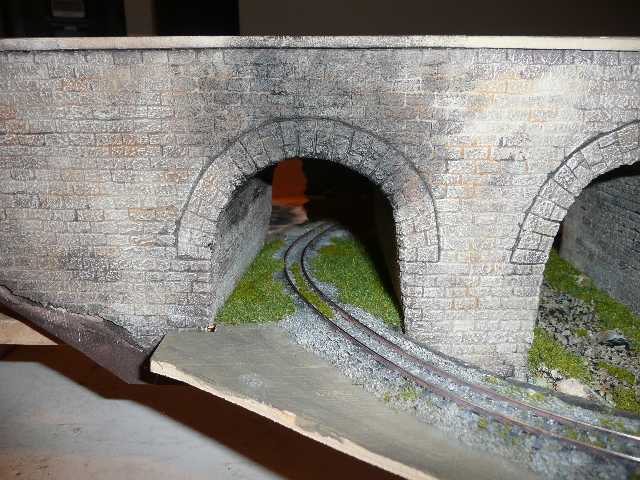

stellprobe mit viadukt - feldbahn



bach

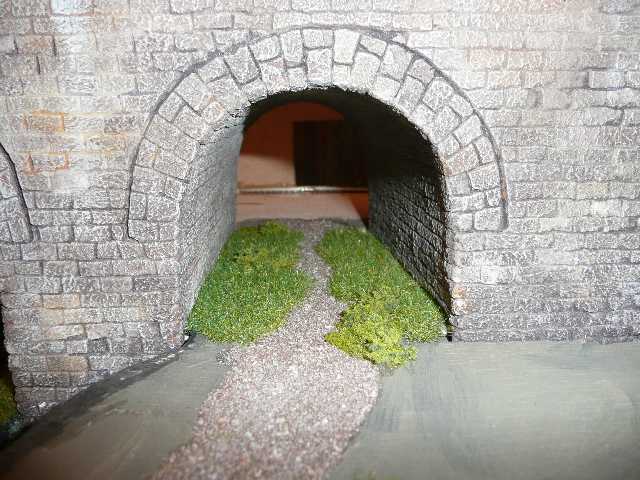

wanderweg

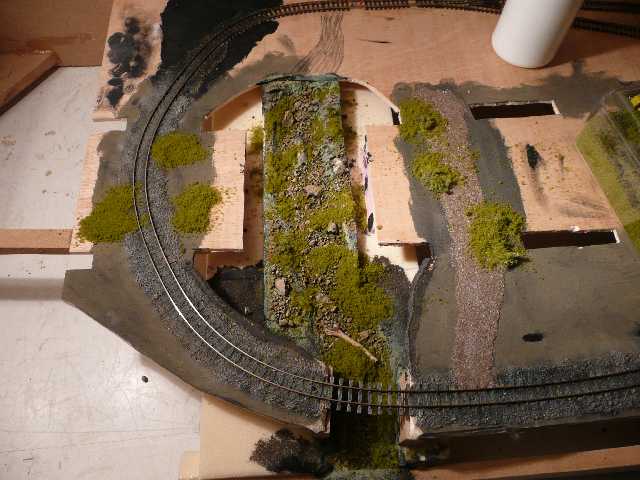

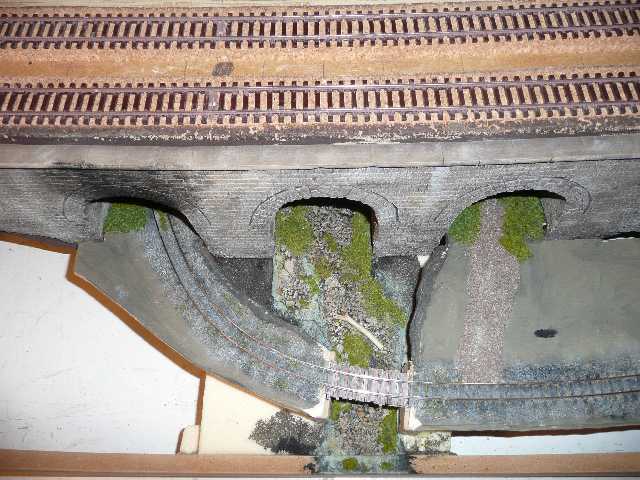

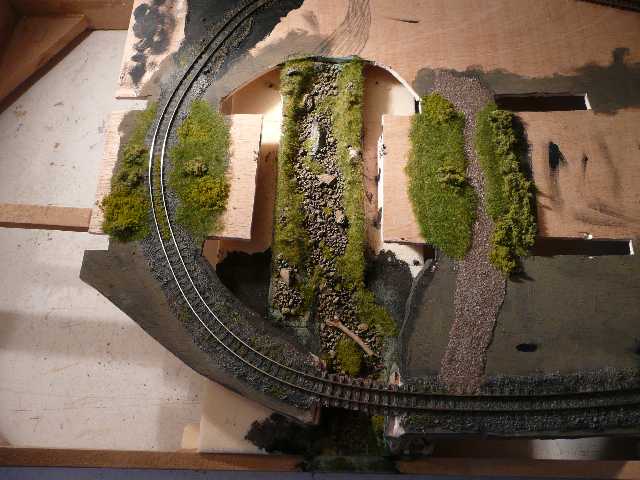

eine ansicht von oben

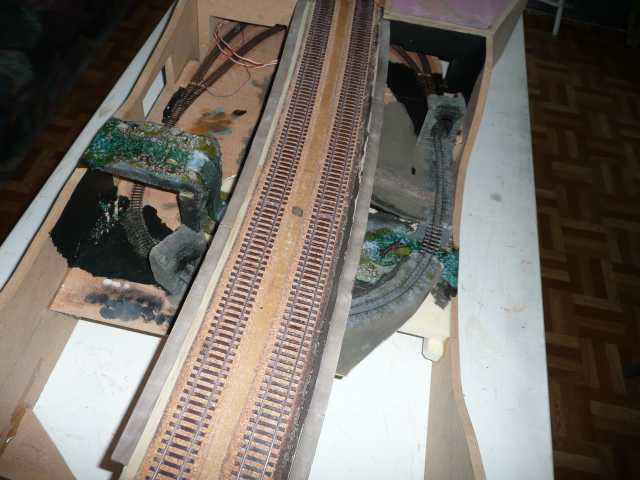

und vom hinterteil des viadukts, wo vieles nicht mehr sichtbar sein wird, nach der fertigstellung



da das viadukt rechts vom wanderweg einen zu grossen spalt hat, wird dieser mit gebueschflocken kaschiert

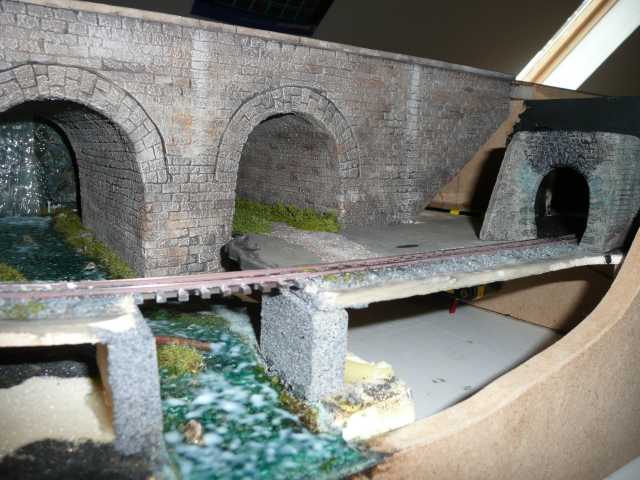

stellprobe viadukt - bach - tunnelportale

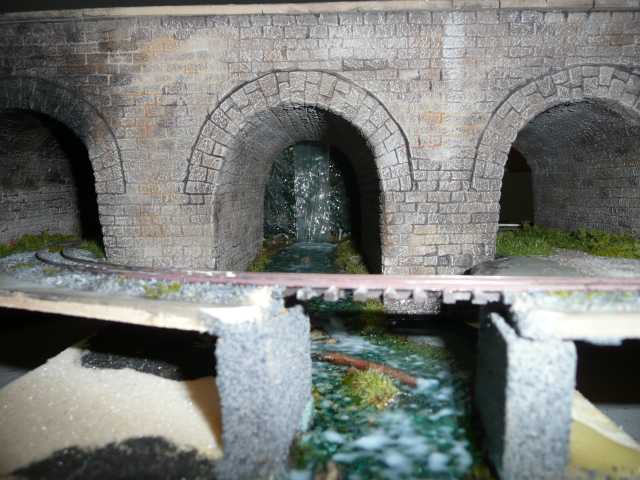

viadukt - bach



viadukt - tunnelportal rechts



viadukt - tunnelportal hinten





an diesem modul und seinen einzelteilen wird fleissig weitergearbeitet :)!
